Мотолебедка: что это
Одно из простых и относительно бюджетных по стоимости приспособлений для перепахивания земли. Основные составляющие:
- корпус;
- двигатель с цепной или ременной передачей;
- трос, к которому цепляют плуг или окучник;
- приспособления, надежно фиксирующего лебедку на месте.

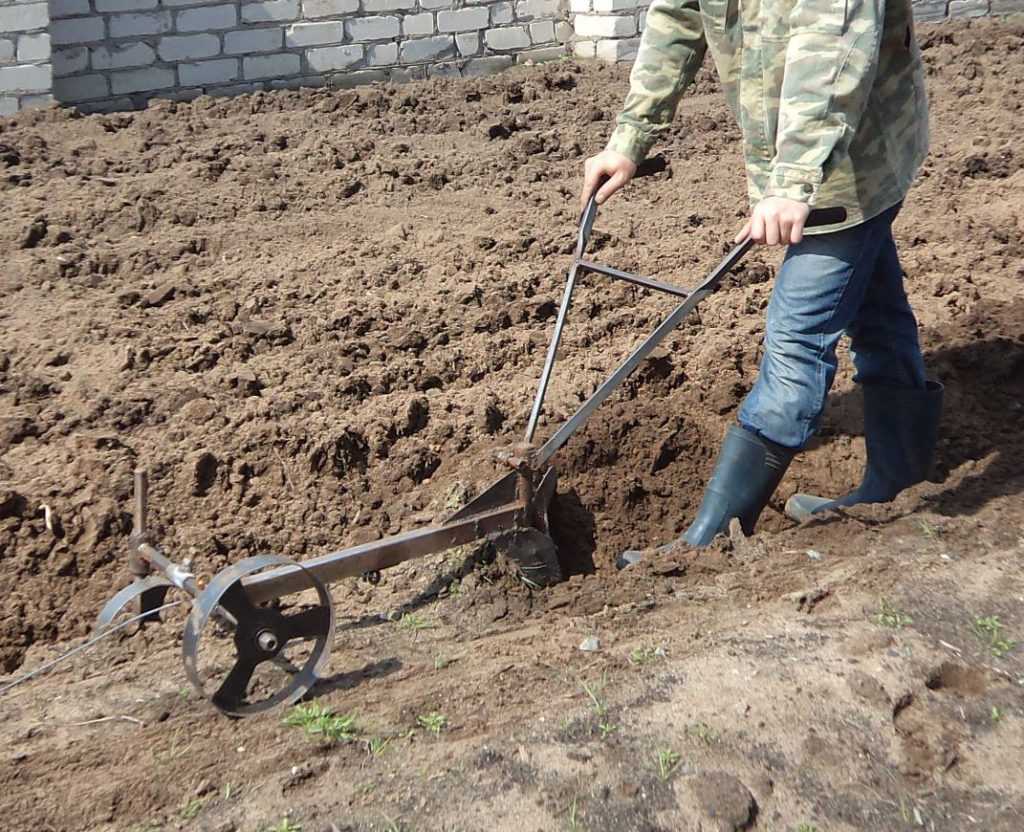

Смысл работы заключается в следующем. На одном конце участка устанавливают лебедку. Прицепное устройство относят на другой. Присоединяют плуг или окучник. Человек, стоящий за пультом управления, запускает оборудование в действие.
Выпускаются в двух вариантах.
- С двигателем, работающем на бензине или дизельном топливе. Среди преимуществ такого оборудования — мобильность, мощность и функциональность. Владельцы земельных участков не зависят от электропитания. Отпадает необходимость в удлинителях и источниках питания, разнесенных по всему дачному участку. Как правило, подобного рода оборудование предполагает и расширенный функционал. С его помощью можно перемещать грузы в горизонтальном положении или использовать в качестве циркулярной пилы.
- Функционал мотолебедок с электроприводом несколько уже. Хотя многие из них так же можно использовать для перемещения грузов в горизонтальном положении. Зато, они более компактные, легкие, несложные в управлении. Правда, использовать их на неэлектрофицированных участках нельзя. Запрещается работа во время дождя или грозы.
Выбор определенного типа лебедки зависит от предпочтений и возможностей владельцев земельного участка. Помимо этого, стоит учитывать тяговую силу, скорость перемещения, длину троса.
Преимущества и недостатки
Огородники, пользующиеся мотолебедками любого типа, отмечают, как их преимущества, так и недостатки. Сравнивают, как правило, с мотокультиваторами и мотоблоками.
Среди преимуществ называют.
- Бюджетную стоимость. Действительно, если участок небольшой, то тратиться на приобретение более мощной техники особого смысла нет. Тем более, что мотоблок стоит минимум в 2-3 раз дороже лебедки. И если на даче хозяева бывают только в выходные дни, неминуемо встанет вопрос, где хранить довольно громоздкую и дорогостоящую технику.
- Компактность. Они легко помещаются в багажник автомобиля, и не займут много места в кладовке или на веранде.
- Малый вес. Большинство моделей весят до 70 кг. Если учитывать, что постоянно работать придется только с плугом или окучником, то это неплохой вариант для пожилых людей, которым бывает трудно справиться с мощным мотоблоком.
- Легкость в управлении. Как правило, для управления достаточно двух копок «Включить» и «Выключить», и ножного тормоза. С подобной системой легко справятся женщина или подросток.
Однако, недостатков тоже немало.
- Прежде всего, это то, что для обеспечения работы необходимо два человека. Один из них должен непосредственно управлять лебедкой. Второй ходить за плугом.
- Ограниченность радиуса действия. В большинстве моделей длина тросов составляется от 40 до 80 м. Если участок больше, оборудование придется переносить.
В то же время мотолебедки не нуждаются в многочисленных настройках перед работой. Они более экономичны в плане расхода топлива.
Мотолебедка: своими руками устанавливаем грунтозацепы
В качестве данных инструментов можно применить обычные лопатки или штыри, приваренные сварочным аппаратом к П-образному рычагу, служащему площадкой для ног. Чаще всего грунтозацепы подпружиниваются (чисто для удобства работы). Дополнительно также можно установить длинный рычаг с седлом, чтобы во время езды сидеть на устройстве, а не идти вслед за ним пешком. Итак, мы рассмотрели все основные моменты в вопросе о том, как делается мотолебедка своими руками.
Самодельная лебёдка создана для облегчения тяжелого ручного труда при обработке почвы и может заменить любой мотоблок или мотокультиватор. С его помощью можно перепахивать землю под грядки, сажать бороновать, окучивать, выкапывать картофель.
Лебедка сельскохозяйственная позволяет осуществить полный цикл обработки почвы при выращивании картофеля. Агрегат способствует сбережению и поддержанию плодородия почвы, что ведет к получению максимального урожая.
В далеких 90-х годов была создана лебедка для вспашки на основе двигателя от бензопилы «Урал», «Дружба», она служит верой и правдой до сих пор. Изменения и доработки касались в основном плуга. На видео ниже хорошо видны эти изменения. Постепенно пришла мысль создать электрический аналог. И вот, что получилось, смотрите видео и фото ниже.
Изготовлена лебедка — мотоблок из подручных материалов с использованием стандартных общедоступных деталей и обычных материалов (электрический двигатель 2.2 кВт 1500 об/мин, трубы, уголки, звездочки и цепи от мототехники).
Лебедка для вспашки электрическая
Двигатель используется трехфазный и подключен к однофазной сети 220 В. Этой мощности хватает для вспашки, окучивания, выкапывания картофеля. Если купить двигатель для однофазной сети, можно пахать целину. А в моей модификации для вспашки целины я использовал блок, который уменьшает скорость вспашки в два раза, но и увеличивает усилие.
Однофазный двигатель стоит более 10000 рублей. Речь идет о городе Смоленске, поэтому поставлен 3-х фазный. К тому же люди, которые сталкивались с перемоткой однофазного двигателя, сталкивались с большими проблемами. 3-х фазный двигатель на практике более надежный — может работать непрерывно годами.
Принцип работы слебедкой сельскохозяйственной заключается в последовательном вспахивании земли с возвращением плуга в начало борозды. Работу желательно осуществлять вдвоем, но при необходимости возможно и одному. При этом возможно вносить удобрения (перегной) непосредственно в борозду.
Пашет даже дерн (целину). На первых порах использовался классический самодельный плуг с ручками, который требовал наличие начальных навыков пахаря и весил на пару килограмм больше модернизированного.
Лебедка электрическая и бензиновая
(колеса на лебедке используются только для транспортировки по участку)
Детали, которые необходимо выточить на токарном станке или купить в магазине мотозапчастей.
Каркас должен быть жестким, что бы прослужила долго, и построен из труб диаметра Ф26,8мм. Нагрузка на него довольно большая, так что уменьшать диаметр труб с целью уменьшения веса нежелательно.
Предусмотрена возможность складывания рамы, для удобства перевозки мотолебедки в багажнике автомобиля. Нижняя рамка (На рис ее нет)сварена из 45 уголка. Грунтозацепы выполнены из такого же уголка по углам они препятствуют перемещению самой лебедки при вспашке.
Для перемещения агрегата по участку предусмотрены два навесных колеса, это позволяет одному человеку свободно перемещать лебедку по огороду.
При разматывании троса с перемещением плуга в начало борозды возможно, что барабан начнет раскручиваться по инерции и произойдет запутывание троса. Для исключения подобной ситуации предусмотрено тормозное устройство. Пружина поджимает медную(латунную) вставку к барабану и трос не запутывается. Устройство является обязательным, так как очень облегчает работу с мотолебедкой.
Крепление верхнего и нижнего валов целесообразно сделать как указано на рисунке(с передней стороны и с задней стороны каркаса), это благоприятно сказывается на жесткости всей конструкции, так как происходит взаимное уравновешивание разнонаправленных сил, действующих на раму лебедки для вспашки
Так выглядит нижняя рамка лебедки для вспашки
Так выглядит система торможения
А это колеса для транспортировки по участку
Лучшие ручные рычажные лебедки
Конструкция ручного рычажного устройства очень простая – стальная рама, внутри которой располагается механизм. Тяга осуществляется за счет рычага, прикрепленного к корпусу
Какую выбрать ручную рычажную лебедку, и как определить надежность? В первую очередь необходимо обратить внимание на толщину рамы. Многие не рекомендуют покупать агрегаты, у которых толщина рамы меньше 3 мм
В категории представлены лучшие лебедки, которые имеют надежный размер рамы.
Зубр «Профессионал»
Тросовые ручные лебедки Зубр «Профессионал» считаются самыми надежными, доступными механизмами. Прочная металлическая рама обеспечивает надежную грузоподъемность до 4 тонн. Основной крюк изготовлен из специальной углеродистой стали неподдающейся ломкости. Рама выдерживает высокие нагрузки, устойчива к разрушению. Специальный переключатель повышает безопасность во время наматывания/разматывания троса. Двойной цельнокованый храповик дает надежную тягу при максимальной грузоподъемности. Усиленная «собачка» обеспечивает безопасность и безотказную работу. Узлы крепления из закаленной стали повышают качество изделия, эффективность, долговечность. Гарантия 6 мес, длина троса — 3 м, номинальный вес 6.73 кг.
Достоинства
- Надежность за счет закаленной стали;
- Небольшой вес, малые габариты;
- Сумка в комплекте;
- Тяговая нагрузка 4 т;
- Приемлемая цена.
Недостатки
Короткий трос.
Многие пользователи отмечают, что модель отличается удобной рукояткой анатомической формы, обеспечивает удобный хват. Одно из преимуществ – компактные габариты, простота использования.
Sparta
Лебедка ручная для подъема груза Sparta с одинарным храповым колесом подходит для поднятия и перемещения грузов в вертикальной, горизонтальной, наклонной плоскости. Часто применяется при монтажных, разгрузочных работах на стройке, где не нужна скорость, а перемещение грузов происходит на малые расстояния. Для удержания грузов модель оснащена храповым тормозом. Крепкий стальной строп диаметром 5 мм обеспечивает надежное перемещение, подъем и удержание. Два штатных крюка из закаленной стали прочно фиксируют вес, повышая безопасность при перемещении. Тяговый механизм грузоподъемностью 600 кг. Максимальная тяговая нагрузка с блоком 1.5 т. Длина стального троса -1,5 м. Гарантия — 3 мес., вес — 1.8 кг.
Достоинства
- Облегченная модель;
- Маленький вес;
- Прочность;
- Бюджетная цена.
Недостатки
Небольшая грузоподъемность.
Модель станет хорошим выбором для проведение работ с небольшими грузами. Ее стоит приобрести тем, кто не желает платить больше за лишние характеристики тягового усилия.
Mirax
Рычажный тросовый механизм Mirax станет универсальным помощником, когда работа застанет в пути. Для эксплуатации ручного инструмента совершенно не нужны источники электропитания. Легко справляется с перемещением грузов по горизонтальной и наклонной плоскости. Механический аппарат небольших габаритов, не занимает много места в багажнике. Два крюка из закаленной углеродистой стали, двойной храповый механизм. Эргономичная пластмассовая рукоять на ручке облегчает захват. Усиленная рама, качественные комплектующие обеспечат продолжительный срок эксплуатации. Стальной строп диаметром 4 мм, длина — 1,8 метра. Вес 2,3 кг. Тяговое усилие 1,5 т.
Достоинства
- Облегченная, но прочная рама;
- Хорошее тяговое усилие;
- Выносливость;
- Справляется с подъемом под уклоном до 15 градусов.
Недостатки
- Нет тормоза;
- Короткий трос.
Многие потребители отмечают, что в работе потребуется дополнительный буксировочный ремень, так как часто длины 1.8 м недостаточно для зацепления лебедочного крюка с точкой опоры.
Виды мотоблоков
Мотоблоки относятся к классу малой сельскохозяйственной техники и делятся на несколько категорий. В первую очередь учитывается общая масса модели, от этого во многом зависят эксплуатационные характеристики. Выделяют три основных класса:
- Легкие мотоблоки имеют вес от 30 до 80 кг, чаще всего оснащаются бензиновыми двигателями воздушного охлаждения мощностью до 6 л. с. Реже встречаются дизельные варианты. Техника проста в управлении, но имеет ограниченный функционал и подходит только для культивирования земли, использовать плуг не получится из-за малой массы. Такие варианты выбирают для участков в несколько соток, где нужно рыхлить грунт и выполнять несложные сельскохозяйственные работы.
- Средний класс представлен моделями весом от 90 до 170 кг, в которых используются как бензиновые, так и дизельные моторы мощностью до 9 (реже до 12) л. с. с воздушным охлаждением. Это более мощная и производительная техника, способная выполнять широкий спектр работ, подходит она и для вспахивания. Обычно модели имеют две скорости вперед (рабочая и транспортная) и одну назад. Есть варианты с дифференциалом и валом отбора мощности (ВОМ), если вы планируете использовать навесное оборудование.
- Тяжелые мотоблоки имеют вес от 200 до 350 кг и отличаются наибольшей производительностью. Чаще всего на них ставят четырехтактный дизельный двигатель с водяным охлаждением, обеспечивающий высокий крутящий момент. Мощность составляет от 15 л. с. и более, модели почти всегда оснащены стартером для упрощения запуска. Дифференциал облегчает управление, вал отбора мощности позволяет использовать любое навесное оборудование. Подходит как для приусадебных участков, так и для небольших фермерских хозяйств.
Также можно выделить две разновидности в зависимости от типа используемого топлива. У каждой есть свои преимущества и недостатки:
- Бензиновые мотоблоки дешевле, при этом они менее требовательны к качеству топлива и проще запускаются вручную, особенно в холодную погоду. Но вес таких моделей небольшой, что даже при высокой мощности мотора делает технику менее эффективной. Кроме того, высокие показатели двигатель выдает лишь на больших оборотах, что не всегда удобно.
- Дизельные варианты отличаются отличным крутящим моментом и высокой мощностью даже при небольших оборотах. Расход топлива у них намного ниже, но требования к качеству горючего более высокие. Запускать вручную дизель не очень удобно из-за высокой компрессии. Но для тяжелой работы он подходит лучше бензинового.
Нередко возникают вопросы, чем отличается мотоблок от культиватора и что лучше для дачи. Разница прежде всего в мощности и спектре выполняемых работ – культиватор только рыхлит землю, в то время как мотоблок может использовать дополнительное навесное оборудование за счет наличия вала отбора мощности.
От чего зависит долговечность самодельных мотолебедок?
Главный фактор, который на это влияет, это качество сборки
Поэтому обратите внимание на следующее:
- надежность сцепления мотоинтсрумента;
- отсутствие проблем с запуском двигательной части пилы – пробуксовок, беспричинных выключений: пила должна ровно работать и одинаково хорошо держать холостые и высокие обороты;
- безотказный стартер – иначе минутная работа превратится в многочасовые муки;
- наличие систем безопасности, крюков, ремней, которые должны помочь довести конструкцию совершенного вида.
Диагностируйте бензиновые пилы на предмет неисправностей, и только потом приспосабливайте их для самоделок: так вы обеспечите себе безопасность и сэкономите время.
Делаем лебедку из бензопилы: с чего начать?
Этим вопросом задаются все те, кто впервые берется за такую ответственную и, на первый взгляд, нелегкую работу. Успокоим вас, поскольку, все не так сложно, как выдается сразу.
Чтобы превратить бензопилу в мотолебедку, нам понадобятся:
- бензопила – можно взять отечественную «Урал» или «Дружбу», или же обратиться к продуктам европейского происхождения. Желательно не брать бытовые модели – с тягой меньше 2,5 кВт;
- барабан – берем уже готовый от старой ручной лебедки или изготавливаем самостоятельно;
- редуктор – для понижения крутящего момента мотора;
- металлические трубы или квадрат-труба – из них будет создаваться несущая рама и якорь: он поможет точно фиксировать конструкцию на поверхности;
- рычаг;
- кулачковые зажимы;
- хомуты.
Этапы работы:
- Из подручных средств свариваем жесткую конструкцию – раму;
- На нее агрегируем двигатель от бензопилы и барабан, где будет наматываться трос;
- Хомутами присоединяем редуктор к мотору;
- Через металлический вал агрегируем барабан с понижающим редуктором. Таким образом, обороты двигателя через редукторную часть проходят на вал, а с него уже на вращающийся барабан;
- Чтобы последний мог запускаться в авторежиме, подсоединяем рычаг управления, который специальными кулачковыми зажимами связывается с валом: это позволит движением рычага в одну сторону включать барабан, а в другую — останавливать, тем самым управляя рабочим процессом;
- якорь делаем из заостренных уголков: они должны будут вонзаться в почву или зацепляться за стационарный предмет на плоскости;
- агрегируем якорь к раме шарнирами и привариваем металлический держать для его подъема;
- проводим первые испытания – наша лебёдка на бензопилу готова.
Примером эксплуатации такой мотолебедки может служить вспашка огорода плугом – он перетаскивается лебедкой и легко управляется даже женщиной, или транспортировка бревен.
Возможны и более сложные конструкции: с двойным редуктором, где передаточное отношение будет составлять 1:10. Они не менее эффективные, чем описанная выше и так же способствуют бережному использованию составных компонентов.
Как правильно сделать выбор?
Для того, чтобы автоматическая лебедка прослужила долгий срок без поломок, нужно смотреть на следующие параметры:
- Тип силового агрегата. Если к участку подведено электричество, то разумным вариантом будет лебедка, питающаяся от тока. Такой вариант считается бюджетным.
- Мощность мотора. Этот показатель влияет на скорость вращения лебедки. От данной величины зависит производительность всего агрегата.
- Диаметр металлического каната и жесткость. Трос должен иметь определенную эластичность. Это поможет выдерживать необходимые нагрузки и обеспечит комфортность во время эксплуатации.
- Удобство в управлении. Самыми легкими в работе считаются электрические аппараты. Они просты и неприхотливы в управлении. Однако новейшие модели бензиновых агрегатов не уступают электрическим устройствам в плане комфортности.
- Комплектация. Вместе с моторизированной лебедкой должен продаваться весь необходимый сельскохозяйственный инструмент.
- Размеры приспособления. Агрегат должен с легкостью перетаскиваться и транспортироваться с одного места на другое.
Лучший мотокультиватор легкого класса
Huter МК-7000
Основные параметры модели:
- регулируемая ширина захвата (640-1000 мм);
- глубина проработки почвы 300 мм;
- защита от сниженного уровня масла;
- выбор оптимального скоростного режима;
- простая разборка/сборка, что позволяет быстро привести аппарат в рабочее состояние;
- количество фрез в комплекте — 6;
- число передач — 1 вперед, 2 назад;
- реверс — имеется.
Преимущества:
- хорошая ширина вспашки;
- маневренность (3 скоростных режима);
- безопасность;
- оптимальная мощность.
Недостатки: нет.
Caiman VARIO 60S TWK+
Модель от французских производителей, оборудованная надежным бензиновым силовым агрегатом из Японии. Техника относится к категории легких, его масса 72 кг. Двигатель 4-тактный, с 1 цилиндром, имеется воздушная защита от перегрева. Мощность 6 л. с., объем 169 см3. Для запуска мотора используется ручной стартер, есть возможность перехода на электрический запуск.
Специфика модели:
- рукоятки, регулируемые по 3 плоскостям, что позволяет оператору работать с максимальным комфортом;
- стальная защита мотора от механических воздействий и загрязнений;
- плавный переход между скоростями за счет трансмиссии Vario Automat;
- наличие реверса;
- хорошая маневренность. Особое строение рулевых колонок позволяет выполнять развороты на 180 градусов. Также есть возможность разворачивания на одном колесе;
- низкий центр тяжести, что придает модели особую устойчивость;
- тип привода — цепной;
- емкость бака для топлива 3,4 л;
- уровень шума 95 дБ.
Культиватор рассчитан на обработку участка площадью до 2,5 тыс. м2. Ширина захвата изменяется от 300 до 900 мм, глубина культивации 320 мм. В комплект входит 6 фрез.
Преимущества:
- удобство эксплуатации;
- хорошее качество обработки грунта;
- надежный двигатель японского производства;
- качественные фрезы.
Минусы:
- высокая цена фирменного приводного ремня;
- заедает переключатель скоростей.
Weima WM500
Легковесный и очень эргономичный мотокультиватор. Модель отличается неприхотливостью в уходе и продуманным до мелочей строением. Для большего удобства работы с агрегатом ширину захвата можно менять от 500 до 1000 мм. Глубина вспашки земли 300 мм. Возможность использования дополнительного навесного оборудования позволяет решать и другие задачи: окучивание ростков, покос травы и т. д.
Культиватор оборудован 6,5-сильным мотором с частотой вращения 3600 оборотов в минуту. Коробка передач механическая, вид сцепления — ременной. Имеется 3 скоростных режима: 2 передних, 1 задний. Емкость топливного бака 3,6 л. Масса агрегата 74 кг. Фильтр, очищающий воздух, попадающий в камеру сгорания, способствует продлению рабочего ресурса силового агрегата. Пневматические колеса обеспечивают хорошую проходимость устройства.
CHAMPION EC1400
Единственная модель в нашем рейтинге от известного производителя CHAMPION с электромотором. Легковесный и сравнительно недорогой сетевой культиватор, оборудованный электродвигателем мощностью 1,4 кВт. Этого достаточно для передачи крутящего момента 6 фрезам. Мотор имеет двойную изоляцию обмотки, надежно защищен от перегрева и скачков напряжения в сети. Ширина вспашки составляет 400 мм, глубина — 210 мм. При этом масса устройства всего 11 кг. Источник питания — сеть переменного тока (230 В).
Транспортные колеса позволяют легко перемещать агрегат по территории. Ручки выполнены съемными, они легко закрепляются с помощью барашковых соединений. Такая особенность позволяет компактно хранить культиватор.
Преимущества:
- мощный мотор;
- небольшая масса;
- оптимальная ширина захвата и глубина обработки;
- экологичность, отсутствие загрязнения воздуха вредными выхлопами;
- защита от скачков напряжения в сети;
- невысокий уровень шума;
- стальной редуктор червячного типа;
- рукоятка, закрепленная в 4 точках;
- минимальная вибрация.
Помимо самого оборудования, в комплект входят 6 рабочих фрез, рукоятка из 2 частей, транспортные колеса и крыло, защищающее оператора от комьев земли, а корпус — от загрязнения.
Сравним модели
Модель | Класс | Макс. ширина обработки, см | Мощность двигателя, л.с. | Вес, кг | Цена, руб. |
---|---|---|---|---|---|
легкий | 32 | 1.02 | 7.2 | 5650 | |
легкий | 36 | 1.36 | 9.5 | 5910 | |
легкий | 30 | 1.02 | 8 | 6690 | |
легкий | 45 | 2.45 | 29.8 | 20390 | |
легкий | 40 | 2.72 | 12 | 11990 | |
легкий | 45 | 2.72 | 32 | 18000 | |
легкий | 26 | 3.5 | 16 | 14290 | |
легкий | 23 | 1.25 | 15 | 14090 | |
легкий | 25 | 1.9 | 15.85 | 10700 | |
средний | 60 | 5.5 | 48.4 | 31600 | |
средний | 85 | 5.57 | 52 | 22400 | |
средний | 80 | 7 | 57 | 22390 | |
тяжелый | 100 | 8 | 130 | 32890 | |
тяжелый | 95 | 4.89 | 93 | 42990 | |
тяжелый | 90 | 7 | 95 | 29990 |
Какой культиватор лучше выбрать
Выбор культиватора зависит от ваших целей. Для небольших регулярно обрабатываемых участков, теплиц, парников, грядок лучше приобрести электрическую модель – это дешевле, экономнее и экологичнее. Если речь идет о больших пространствах и давно не возделываемой целине – тут скорее подойдет тяжелая техника. Но покупать ее ради обработки почвы пару раз в год смысла нет, лучше отдать предпочтение универсальным средним культиваторам.
